Количество подключаемых датчиков | (1)Доп. имп. вход |
(2)Доп. вход T,°C |
(3)Диск. вход |
SD карта |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тепловой ввод 1 | Тепловой ввод 2 | Тепловой ввод 3 | |||||||||||
| Расход | Т, oC | Давление | Расход | Т, oC | Давление | Расход | Т, oC | Давление | |||||
| ТВ7-01M | 3 | 3 | — | 1 | — | — | — | — | — | 1 | 1 | 4 | есть |
| ТВ7-04.1M Лайт (4) | 3 | 3 | 3 | 1 | — | — | — | — | — | 1 | 1 | — | нет |
| ТВ7-04.1M | 3 | 3 | 3 | 1 | — | — | — | — | — | 1 | 1 | 4 | есть |
| ТВ7-03M | 3 | 3 | — | 3 | 3 | — | — | — | — | 1 | 2 | 4 | есть |
| ТВ7-04M | 3 | 3 | 3 | 3 | 3 | 3 | — | — | — | 1 | 2 | 4 | есть |
| ТВ7-05M | 3 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 4 | есть |

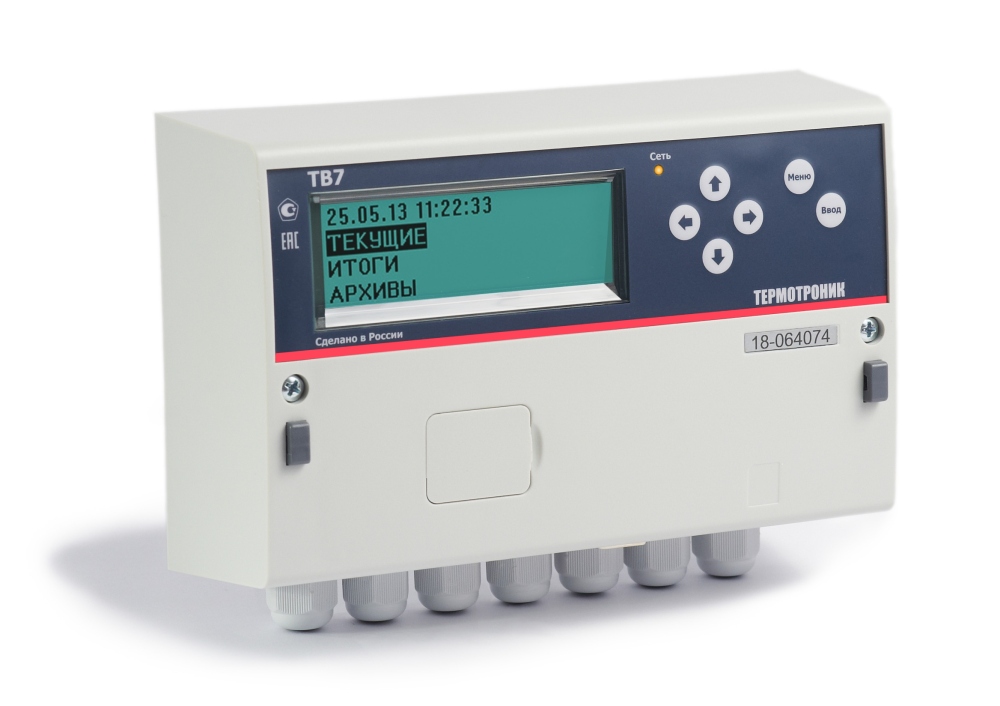

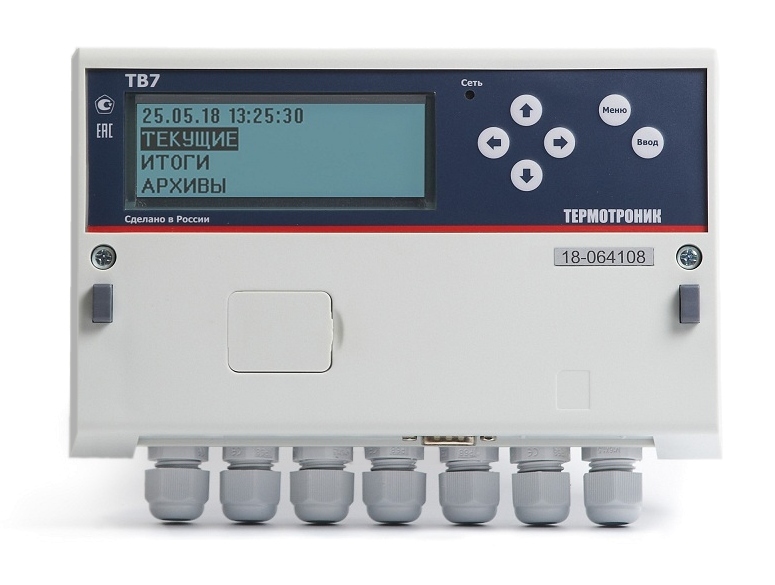

Тепловычислители ТВ7
• От одного до трёх тепловых вводов (теплосистем)
• Удобная настройка с компьютера
• Нестираемый архив событий
• Развитые коммуникационные возможности
• Питание от сетевого источника питания и от встроенной батареи
• Соответствие требованиям Правил и Методики коммерческого учёта
• Удобная настройка с компьютера
• Нестираемый архив событий
• Развитые коммуникационные возможности
• Питание от сетевого источника питания и от встроенной батареи
• Соответствие требованиям Правил и Методики коммерческого учёта
USB 2.0

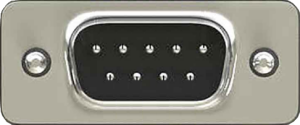

RS-232
RS-485
- или
Ethernet
OPC-сервер
- +
-
Экспорт
архивов
на SD-карту
- • USB для оперативного чтения архивов на компьютер с ОС Windows и телефон/планшет с ОС Android;
• Возможность сохранения архивов на SD-карту;
• Интуитивно-понятный пользовательский интерфейс;
• Большое количество схем теплопотребления;
• Индикация контрольной суммы настроек и калибровок;
• Глубокая диагностика и гибкая реакция на нештатные ситуации;
• Индикация на экране расшифровки нештатных ситуаций;
• Подключение расходомеров «Питерфлоу» к тепловычислителю по цифровому каналу связи (режим Телеметрия);
• Стандартный протокол MODBUS.
- • Возможность самостоятельной установки дополнительного интерфейса (RS-485 / Ethernet / Bluetooth / Wi-Fi);
• Возможность индивидуального контроля работоспособности расходомеров «Питерфлоу»;
• Автоматическая обработка ситуации реверса теплоносителя и контроля отсутствия теплоносителя;
• Механическое пломбирование доступа к калибровкам и настройкам;
• Простота замены батареи (текущее время и архивы при замене батареи не сбрасываются);
• Возможность отправки в поверку без демонтажа сигнальных линий.
| Величина | Диапазон | Пределы погрешности |
|---|---|---|
| Температура теплоносителя | от 0 до 180 °C | ± 0,1 °С |
| Избыточное давление | от 0 до 1,6 МПа | ± 0,1%1) |
| Разность температур | от 0 до 160 °C | ± (0,03 + 0,0006∆t) °С 2) |
| Температура воздуха | от минус 50 до 130 °C | ± 0,1 °С |
| Объем теплоносителя | от 0 до 108 м3 | ± 1 ед. мл. р |
| Масса теплоносителя | от 0 до 108 т | ± 0,1 % 3) |
| Тепловая энергия | от 0 до 107 Гкал (ГДж) | ± (0,5 + ∆tmin/∆t) % 2),3),4) ± (0,1 + 10/∆Θ) % 3),5) |
| Текущее время | ± 0,01% 3) |
1)Приведённая к верхнему пределу диапазона измерений давления погрешность
2)∆t – разность температур воды в двух трубопроводах, °С
3)Относительная погрешность
4)∆tmin – минимальная измеряемая разность температур, °С
5)∆Θ – разность температур горячей и холодной воды, °С
2)∆t – разность температур воды в двух трубопроводах, °С
3)Относительная погрешность
4)∆tmin – минимальная измеряемая разность температур, °С
5)∆Θ – разность температур горячей и холодной воды, °С
| Архивы вычислителя | ||||
|---|---|---|---|---|
| Часовой | Суточный | Месячный | Итоговый | Нестираемый диагностический архив |
| 1440 (60 суток) | 400 | 60 | 400 | Не менее 3060 |
| Документация | Дата | Размер |
|---|---|---|
| Акт рекламации | 23.10.2019 | 130Кб |
| ТВ7. Методика поверки | 26.12.2018 | 538Кб |
| ТВ7. Описание типа | 23.07.2019 | 3 085Кб |
| ТВ7. Карта заказа | 13.01.2025 | 39Кб |
| ТВ7 Протокол обмена_ред.7-09 | 31.07.2025 | 1 149Кб |
| ТВ7_Исполнение М_Руководство по эксплуатации_ред.1.09 | 06.08.2025 | 4 320Кб |
| ТВ7M. 3D модель в формате STEP | 01.07.2020 | 229Кб |
| Комплект соединителей для поверки ТВ7 исполнения М | 06.04.2020 | 329Кб |
|
Опросный лист для подбора оборудования теплосчетчика, ООО «ТЕРМОТРОНИК»
январь 2025
|
14.01.2025 | 48Кб |
| BIM модели тепловычислителей ТВ7 | 03.09.2024 | 3 109Кб |
| Источник питания ИЭН6-120015. Паспорт | 31.07.2025 | 96Кб |
| 31.07.2025 | 0Кб | |
| Решение сертификационного органа по коммутационным адаптерам | 31.07.2025 | 529Кб |
| Дополнительные материалы | Дата | Размер |
|---|---|---|
|
Настройка тепловычислителя ТВ7 на учет реверса
Жульков В.А., ТЕРМОТРОНИК, 2022 год
|
26.07.2022 | 285Кб |
|
Соответствие теплосчётчиков «Термотроник Т34» требованиям новых Правил
Жульков В.А., "ТЕРМОТРОНИК", 2014
|
29.07.2019 | 1 008Кб |
| Сертификаты | Дата | Размер |
|---|---|---|
| Диплом за обеспечение максимального уровня защищённости | 29.07.2019 | 1 040Кб |
| Свидетельство об утверждении типа ТВ7 | 30.11.2018 | 1 393Кб |
| Свидетельство об утверждении типа ТВ7 - Казахстан | 30.11.2018 | 389Кб |
| Сертификат об утверждении типа ТВ7 | 29.03.2022 | 188Кб |

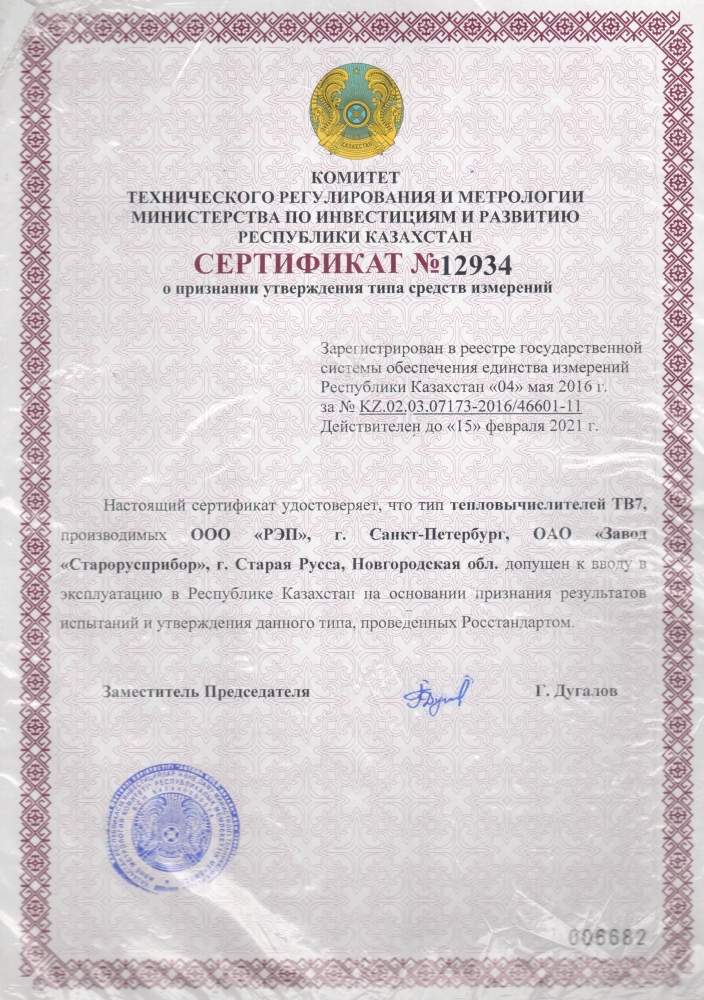

| Сертификат о признании утверждения типа ТВ7 в республике Казахстан | 14.07.2022 | 179Кб |
| ТВ7. Декларация о соответствии.pdf | 07.04.2021 | 394Кб |
| Архив | Дата | Размер |
|---|---|---|
| ТВ7_Исполнение 2_Руководство по эксплуатации | 31.07.2025 | 1 919Кб |
|
ТВ7_Исполнение 1_Руководство по эксплуатации
Вычислитель ТВ7 первого исполнения снят с производства
|
31.07.2025 | 1 963Кб |
| Настройка адаптера Ethernet для ТВ7 исполнения 2 | 31.07.2025 | 575Кб |
| ТВ7 исполнения 2. Адаптер RS485 | 31.07.2025 | 329Кб |
| Комплект соединителей для поверки ТВ7 исполнений 1 и 2 | 31.07.2025 | 378Кб |
| Подключение модема к ТВ7 первого исполнения | 31.07.2025 | 39Кб |
| Программное обеспечение | Дата | Размер |
|---|---|---|
|
ПО «Настройка модемов» rev 1.00 (12.02.2015)
Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5
|
29.07.2019 | 444Кб |
| Драйвер USB-ППД+Инструкция по установке | 26.10.2020 | 478Кб |
| ПО «Настройка модемов». Руководство пользователя. | 29.07.2019 | 335Кб |
|
ПО Архиватор Руководство пользователя
верс. 2.05
|
29.01.2025 | 2 223Кб |
|
ПО «ОРС-сервер» версия 2.01 от 07.11.2022
ОРС-сервер предназначен для передачи данных из тепловычислителей ТВ7 и расходомеров Питерфлоу производства компании "ТЕРМОТРОНИК" в соответствии со стандартом OPC.
Страница продукта
|
08.11.2022 | 4 239Кб |
| ПО «ОРС-сервер». Руководство по установке | 26.12.2018 | 188Кб |
|
ПО Архиватор rev.3.0 3.00 от 23.01.25
ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.
|
23.01.2025 | 12 921Кб |
|
ПО ТВ7 Конфигуратор Руководство пользователя
ред. 2.02
|
22.04.2024 | 566Кб |
|
ПО ТТМ. Файл программы (.apk)
Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7 и расходомеров Питерфлоу при помощи устройств, работающих под управлением ОС Android с версией 8.0 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов.
Страница продукта
|
14.01.2025 | 6 107Кб |
| ПО ТВ7 Поверка верс.2.2 от 22.10.21 | 22.10.2021 | 2 598Кб |
| ПО ТВ7 Поверка Руководство пользователя | 21.10.2021 | 868Кб |
|
ПО ТТМ. Руководство пользователя
5.01
Страница продукта |
17.02.2025 | 1 023Кб |
| ПО ТВ7 Конфигуратор rev. 2.0 от 22.04.2024 г. | 31.07.2025 | 1 083Кб |
— в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
— в режиме регистратора внешних событий (сигнализация),
— в режиме контроля наличия питающего напряжения.
2 Дополнительный канал температуры (Доп.вход T,°C) применяется для измерения температуры наружного воздуха или температуры холодной воды.
3 Дискретные входы предназначены для контроля реверса и отсутствия теплоносителя.
4 ТВ7-04.1М Лайт— коммерческое наименование варианта тепловычислителя ТВ7-04.1М (рег. № 67815-17).
Более подробное описание моделей и их различия вы сможете найти в Руководстве по эксплуатации РЭПР.407290.007 РЭ1
