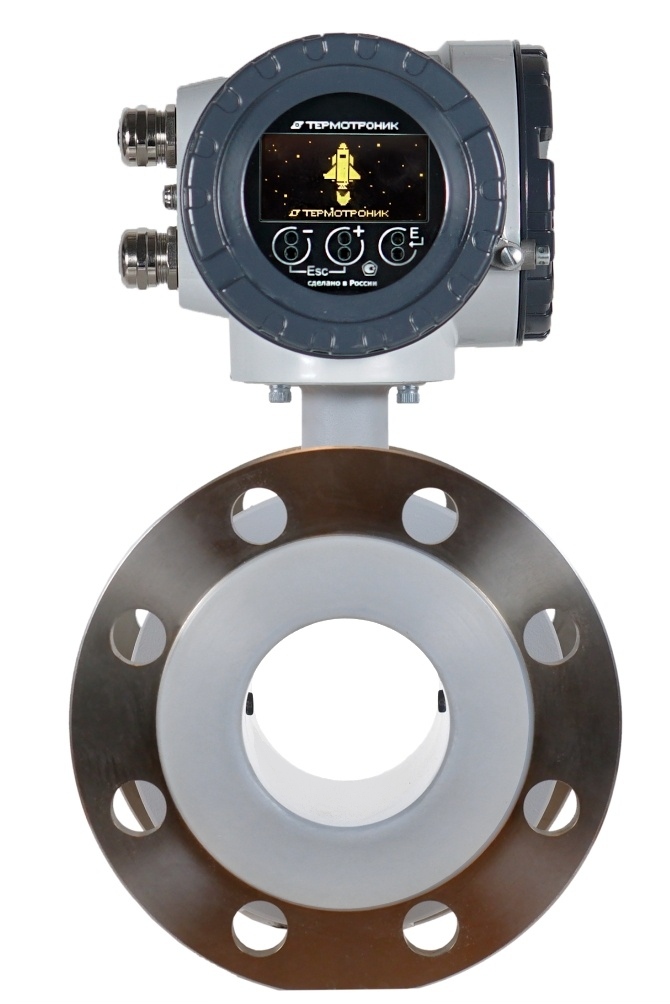

Питерфлоу T3
Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы, пульп, пищевых и технологических жидкостей на промышленных предприятиях.
- Конструктивные варианты исполнения: компактное, раздельное
- При раздельном исполнении максимальное удаление датчика до 50 м
- Футеровка из фторопласта, химически стойкого к большинству агрессивных сред
- Для абразивных сред футеровка из полиуретана (PU)
- Встроенная функция самоповерки и диагностики
- Вывод измеряемой информации на высококонтрастный OLED дисплей
- Гальванически развязанный импульсный выход
- Аналоговый выход 4-20 мА с поддержкой HART
- Опциональный интерфейс RS-485
- Расчёт массового расхода и массы при введении в прибор значения плотности контролируемой жидкости
- Напряжение питания: =24 В , ~220В.
- Взрывозащищенное исполнение 1Ex db [ia] mb IIC T6…T3 Gb X
- Благодаря полнопроходной конструкции отсутствует потеря давления
- Не требует технического обслуживания – нет движущихся частей
- Максимальная температура измеряемой жидкости 150°C
- Возможность выбора материала электродов — нержавеющая сталь, титан , тантал , хастеллой
- Материал фланцев – нержавеющая сталь (базовое исполнение)
- Межповерочный интервал — 4 года
- Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения)
- Соответствие международным стандартам по габаритным посадочным размерам.
* — по индивидуальному заказу возможно изменение размеров
- Номинальный диаметр, DN
- от 20 до 200
- Скорость жидкости в трубопроводе, м/с, не более
- 12,5
- Чувствительность расходомера по скорости, м/с, не более
- 0,01
- Давление в трубопроводе, МПа, не более
- 2,5 (4,0*)
- Удельная проводимость рабочей жидкости, См/м, не менее
- 5×10-4
- Температура рабочей жидкости — футеровка ETFE, °С
- от минус 29 до +150**
- Температура рабочей жидкости- футеровка PU, °С
- от минус 10 до +70
- Температура окружающей среды, °С
- от минус 40 до +60
- Напряжение питания, В
- =24, ~220
- Потребляемая мощность, Вт, не более
- 10
- Средняя наработка на отказ, часов
- 150 000
- Средний срок службы, лет
- 15
- Гарантийный срок, месяцев (от даты производства)
- 24***
* — по заказу
** — до 130 для взрывозащищенного исполнения
*** — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке
** — до 130 для взрывозащищенного исполнения
*** — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке
Классы точности, относительная погрешность измерений не превышает, %
- Класс K02
- ±(0,2 + 0,01× Q3/Q)
- Класс K05
- ±(0,5 + 0,01× Q3/Q)
где Q – измеренное значение расхода.
Материал электродов
| Материал электродов | Код заказа | Рабочая среда |
|---|---|---|
| Сталь 316 | 316 | Вода, промышленные стоки |
| Хастеллой | C276 | Промышленные стоки, кислоты, химреагенты |
| Титан | Ti | Пульпа целлюлозы, щелока |
| Тантал | Ta | Кислоты, химреагенты |
