Каталог  Электромагнитные расходомеры  Питерфлоу исполнения K

Питерфлоу К

Электромагнитные расходомеры-счётчики
в составе комплектного теплосчетчика T34M

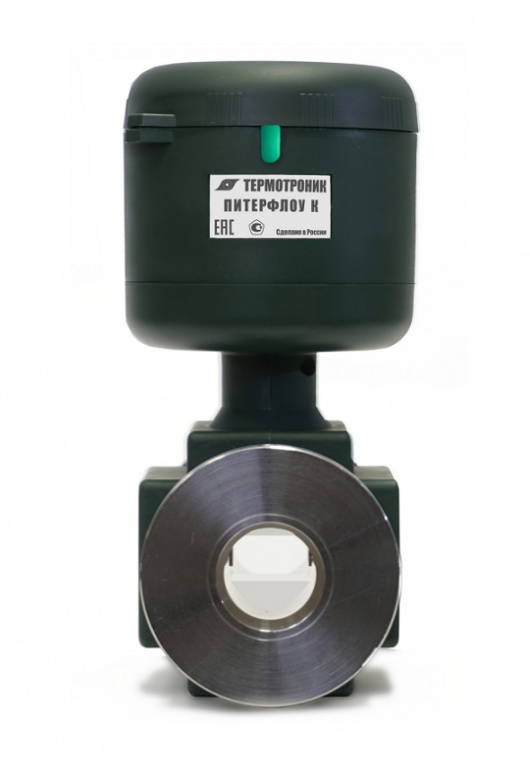

Расходомер Питерфлоу К
коммерческое наименование электромагнитного расходо-
мера-счётчика Питерфлоу исполнения К (рег. № 66324-16)

Отличительные особенности

Возможность считывания данных и диагностики по цифровому каналу телеметрии
Два программируемых импульсных выхода
Возможность подключения коммуникационных интерфейсов через адаптеры USB, RS-232, RS-485 и Ethernet
Возможность питания нескольких расходомеров от одного блока питания
Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов
Гарантия до 8 лет, от протечек 12 лет
Межповерочный интервал — 4 года
Класс защиты IP66
Возможность прямого присоединения гофрошлангов

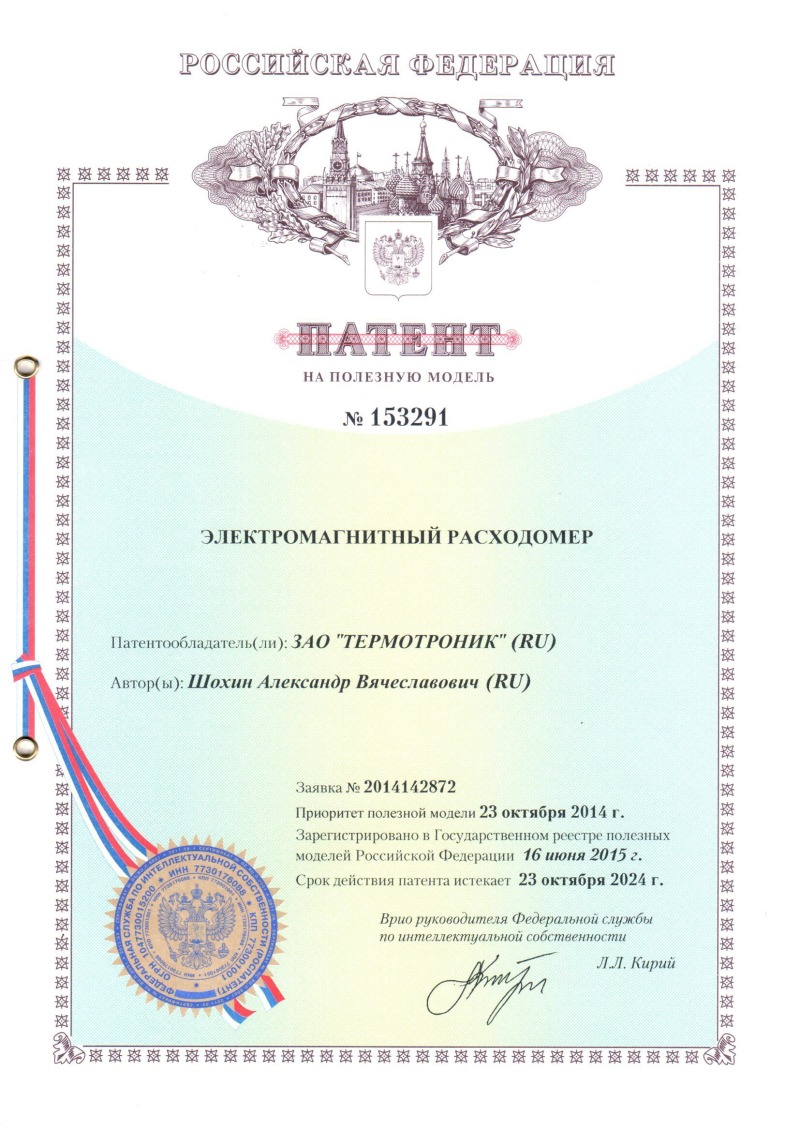

Канал из химстойкого композита, устойчивого к отложениям (патент RU153291)
Конструктивная защита от протечек и конденсата
Электроника размещена в герметичном отсеке
Защита от несанкционированного доступа
Диагностика пустой трубы, загрязнения электродов
Для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС
Расходомеры серии «L»
Cпособы присоединения
Документация
Программное обеспечение

Для стабильной работы на низких расходах электромагнитные расходомеры должны иметь особенную конструкцию.

«ТЕРМОТРОНИК» серийно выпускает такие электромагнитные расходомеры под наименованием Питерфлоу «L-серии».

L-канал

Расходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров, при этом существенно уменьшаются габариты и потери давления.

Расходомеры больших диаметров PC65, PC80, PC100 не имеют аналогов и являются уникальным предложением на рынке электромагнитных расходомеров.

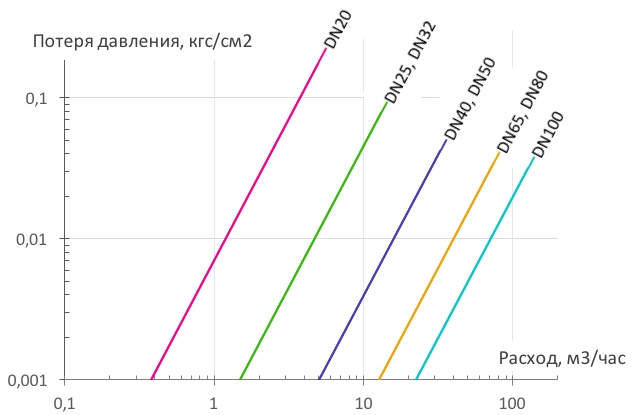

Падение давления на расходомерах
Питерфлоу «L-серии»

Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.

Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.


Сэндвич «-С»

Сэндвич (мини-фланцы) из нержавеющей стали

DN20, DN25, DN32, DN40, DN50

Документация Дата Размер
Питерфлоу. Инструкция по монтажу, ред. 2.02 05.06.2023 703Кб
Расчет гидравлических потерь Питерфлоу 31.07.2025 334Кб
Питерфлоу. Описание типа
рег. 66324-16
 10.10.2022 848Кб
Питерфлоу. Методика поверки МП 0470-1-2016 10.10.2022 3 135Кб
Питерфлоу К. Руководство по эксплуатации
ред. 1.04
 13.09.2023 598Кб
Питерфлоу Коэффициенты гидравлического сопротивления 30.05.2022 78Кб
Питерфлоу. Методика поверки МП 208-018-2022
рег. 66324-16
 10.10.2022 2 390Кб
Питерфлоу РС/К. Протокол обмена_ред.1.10 16.01.2025 634Кб
Дополнительные материалы Дата Размер
Гидравлические характеристики расходомеров «Питерфлоу» серии «L»
Шохин А. В., ТЕРМОТРОНИК, 2012 год
 02.03.2025 184Кб
Рекомендации по электрическому монтажу приборов ТЕРМОТРОНИК
Шохин А. В., ТЕРМОТРОНИК
09.12.2024 556Кб
Электромагнитные расходомеры компании «ТЕРМОТРОНИК» серии «L»
Шохин А. В., ТЕРМОТРОНИК, 2012 год
 31.07.2025 108Кб
Сертификаты Дата Размер
Диплом за обеспечение максимального уровня защищённости 29.07.2019 1 040Кб
Питерфлоу исп. РС,К. Декларация о соответствии ЕАС 14.09.2020 1 519Кб
Сертификат об утверждении типа Питерфлоу
до 30.12.2026
 10.10.2022 202Кб
Программное обеспечение Дата Размер
ПО Архиватор rev.3.0 3.00 от 23.01.25
ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.
 23.01.2025 12 921Кб
