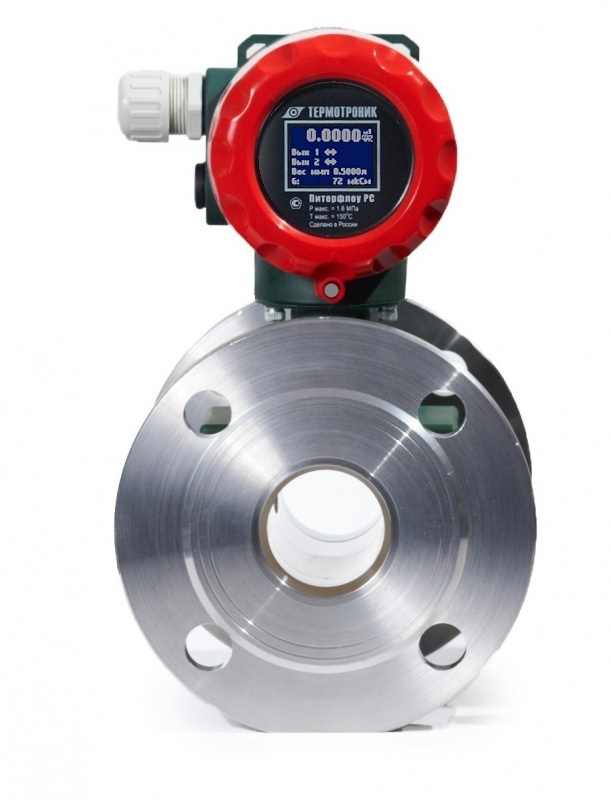

Питерфлоу РС

Электромагнитные расходомеры-счётчики
для систем управления, учёта и регулирования

Отличительные особенности

Дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию

Непрерывная индикация текущего расхода

Два программируемых импульсных выхода

Возможность подключения коммуникационных интерфейсов через адаптеры USB, RS-232, RS-485 и Ethernet

Возможность расширения функционала с помощью подключения регистратора АДИ (+2 имп. входа, +2 входа 4-20мА, архив c часами, выходы 4-20мА и ОК)

Встроенная гальваноразвязка схемы для повышения надёжности

Полнопроходное исполнение с минимальным падением давления

Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов

Класс защиты IP66/IP68

Возможность прямого присоединения гофрошлангов

Гарантия до 8 лет, от протечек 12 лет

Межповерочный интервал — 4 года

Канал из химстойкого композита, устойчивого к отложениям (патент RU153291)

Конструктивная защита от протечек и конденсата

Поворот блока электроники на 180°, три фиксированнных положения

Электроника размещена в герметичном отсеке

Защита от несанкционированного доступа

Диагностика пустой трубы, загрязнения электродов

Для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены
присоединительные модули МПРС

Расходомеры серии «L»

Для стабильной работы на низких расходах электромагнитные расходомеры должны иметь особенную конструкцию.

««ТЕРМОТРОНИК» серийно выпускает такие электромагнитные расходомеры под наименованием Питерфлоу «L-серии».

Полнопроходный канал

L-канал

Расходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров, при этом существенно уменьшаются габариты и потери давления.

Расходомеры больших диаметров PC65, PC80, PC100 не имеют аналогов и являются уникальным предложением на рынке электромагнитных расходомеров.

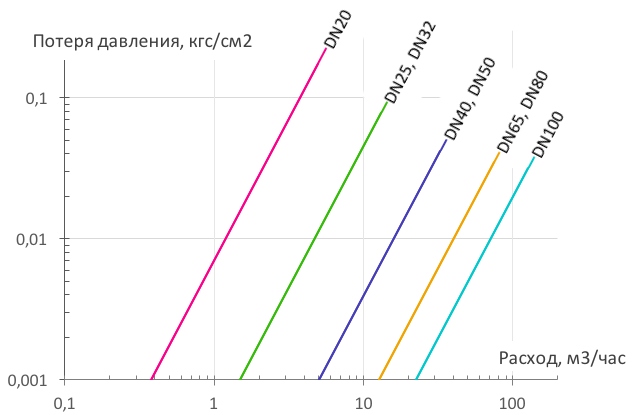

Падение давления на расходомерах Питерфлоу «L-серии»

Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.

Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.

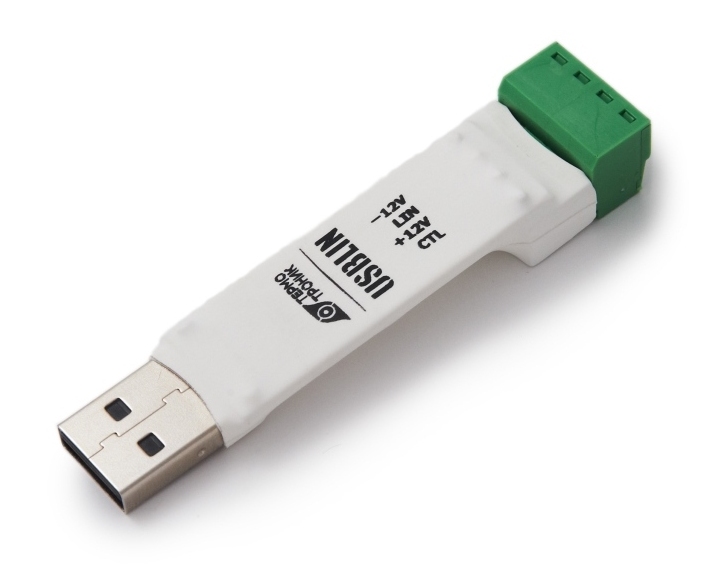

Интерфейс USB-LIN

: Для работы интерфейса требуется установка драйвера.
Загрузить

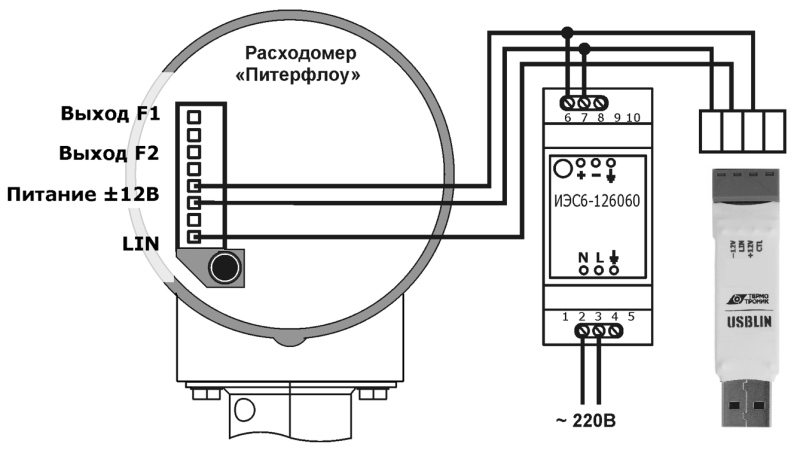

Схема соединений: Подключение USB–LIN к расходомеру выполняется трёхжильным электрическим кабелем, питание осуществляется от источника питания расходомера.; Импорт данных из расходомера выполняется стандартной программой «Архиватор».

Коммуникационные адаптеры (LIN-интерфейc)

Адаптер RS-232: Опрос до 16 расходомеров; MODBUS ASCII; MODBUS RTU; Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС

Адаптер RS-485: Опрос до 16 расходомеров; MODBUS ASCII; MODBUS RTU; Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС

Адаптер Ethernet: Адаптер преобразует протокол расходомера в протокол MODBUS TCP; Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС

Точность измерений

Способы присоединения

Документация

Программное обеспечение

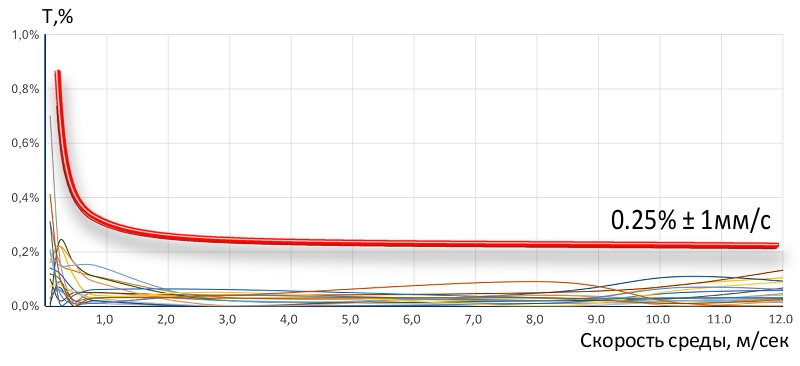

Электромагнитные расходомеры-счётчики Питерфлоу РС соответствуют требованиям ГОСТ Р 51649 «ТЕПЛОСЧЕТЧИКИ ДЛЯ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ». На графике приведена зависимость отклонения измеренного значения расхода (T) от скорости^* среды. Точность измерения скорости среды не хуже 0,25% ± 1 мм/сек. ^* Расходомеры «Питерфлоу» относятся к расходомерам непрямого действия. Электромагнитный способ измерения основан на измерении скорости потока (в единицах расхода) электропроводящей среды при пересечении линий магнитного поля (эффект Фарадея). Бесплатное программное обеспечение: Архиватор для скачивания архивов и формирования отчетов; ОРС-сервер для интеграции со SCADA системами; Мобильное приложение ТТМ

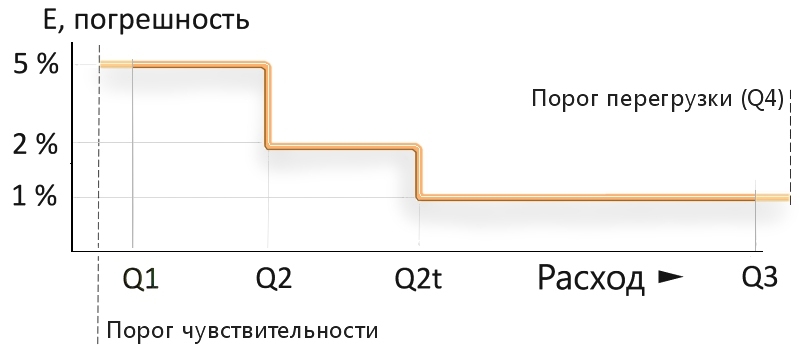

Классы A, B, C Класс Q1 Q2 Q2t «-A» Q3 / 375 Q3 / 150 Q3 / 100 «-B» Q3 / 625 Q3 / 250 Q3 / 100 «-C» Q3 / 625 Q3 / 450 Q3 / 100: Q3 — наибольший (номинальный) расход; В диапазоне Q3 ÷ Q2t погрешность не превышает 1%; В диапазоне Q2t ÷ Q2 погрешность не превышает 2%; В диапазоне Q2 ÷ Q1 погрешность не превышает 5%; Порог чувствительности Q3 / 1000

Класс	Q1	Q2	Q2t
«-A»	Q3 / 375	Q3 / 150	Q3 / 100
«-B»	Q3 / 625	Q3 / 250	Q3 / 100
«-C»	Q3 / 625	Q3 / 450	Q3 / 100

Муфта «-M»: Нержавеющая муфта для пластиковых труб в системах водо- и теплоснабжения; DN20 (G1”), DN32 (G1½”)

Сэндвич «-С»: Сэндвич (мини-фланцы) из нержавеющей стали; DN20, DN25, DN32, DN40, DN50

Фланец «-Ф»: Стальные фланцы, двухкомпонентное эпоксидное покрытие; DN65, DN80, DN100, DN150, DN200; Cоответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.

Фланец «-Ф1»: Фланцы из нержавеющей стали для ответственных применений; DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100; Cоответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.

Документация	Дата	Размер
Источник питания ИЭС6-126060. Паспорт	26.12.2018	97Кб
Акт рекламации	23.10.2019	130Кб
Питерфлоу. Инструкция по монтажу, ред. 2.02	05.06.2023	703Кб
Питерфлоу РС_46814-11_Руководство по эксплуатации, ред.4.08 Снят с производства	16.12.2022	1 010Кб
Рекомендации по выбору расходомеров Питерфлоу РС ред.09-02	25.06.2021	1 090Кб
Расчет гидравлических потерь Питерфлоу	31.07.2025	334Кб
USB-LIN адаптер. Инструкция.	26.12.2018	256Кб
Питерфлоу. Описание типа рег. 66324-16	10.10.2022	848Кб
Питерфлоу РС Карта заказа	27.08.2024	62Кб
Питерфлоу. Методика поверки МП 0470-1-2016	10.10.2022	3 135Кб
Питерфлоу исполнения РС_66324-16_Руководство по эксплуатации, ред.5.05	06.08.2025	1 893Кб
Питерфлоу Коэффициенты гидравлического сопротивления	30.05.2022	78Кб
BIM модели расходомеров Питерфлоу РС DN20-200	03.09.2024	4 439Кб
Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.5885 от 21.12.2017	10.02.2022	4 448Кб
Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.2269 от 01.06.2018	10.02.2022	2 665Кб
Питерфлоу. Методика поверки МП 208-018-2022 рег. 66324-16	10.10.2022	2 390Кб
Питерфлоу РС/К. Протокол обмена_ред.1.10	16.01.2025	634Кб
Питерфлоу. 3D-модели расходомеров Фланцевые DN20-25-32-40-50-65-80-100-150-200, муфты 20-32, сэндвичи 20-25-32-40-50 в формате STEP	31.07.2025	1 750Кб
Решение сертификационного органа по коммутационным адаптерам	31.07.2025	529Кб

Дополнительные материалы	Дата	Размер
Гидравлические характеристики расходомеров «Питерфлоу» серии «L» Шохин А. В., ТЕРМОТРОНИК, 2012 год	02.03.2025	184Кб
Электромагнитные расходомеры компании «ТЕРМОТРОНИК» серии «L» Шохин А. В., ТЕРМОТРОНИК, 2012 год	26.12.2018	108Кб
Динамическая погрешность измерения объёма при переменных расходах в системах водоснабжения Казанов И.Ю., ТЕРМОТРОНИК, 2014 год	26.12.2018	249Кб
Рекомендации по электрическому монтажу приборов ТЕРМОТРОНИК Шохин А. В., ТЕРМОТРОНИК	09.12.2024	556Кб
Рекомендации к проектированию систем электропитания приборов ТЕРМОТРОНИК Шохин А. В., ТЕРМОТРОНИК	21.11.2024	123Кб

Сертификаты	Дата	Размер
Диплом за обеспечение максимального уровня защищённости	29.07.2019	1 040Кб
Питерфлоу исп. РС,К. Декларация о соответствии ЕАС	14.09.2020	1 519Кб
Сертификат об утверждении типа Питерфлоу до 30.12.2026	10.10.2022	202Кб
Сертификат Республики Казахстан о признании утверждения типа	12.04.2022	179Кб

Программное обеспечение	Дата	Размер
ПО «Настройка модемов» rev 1.00 (12.02.2015) Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5	29.07.2019	444Кб
ПО «Настройка модемов». Руководство пользователя.	29.07.2019	335Кб
ПО «ОРС-сервер» версия 2.01 от 07.11.2022 ОРС-сервер предназначен для передачи данных из тепловычислителей ТВ7 и расходомеров Питерфлоу производства компании "ТЕРМОТРОНИК" в соответствии со стандартом OPC. Страница продукта	08.11.2022	4 239Кб
ПО «ОРС-сервер». Руководство по установке	26.12.2018	188Кб
ПО Архиватор rev.3.0 3.00 от 23.01.25 ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.	23.01.2025	12 921Кб
ПО "Питерфлоу Конфигуратор" Руководство пользователя, ред. 2.02	26.10.2023	1 005Кб
ПО "Питерфлоу Конфигуратор", верс.4.02 от 27.01.25 ПО для установки сетевых адресов расходомеров Питерфлоу	27.01.2025	6 597Кб
ПО ТТМ. Файл программы (.apk) Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7 и расходомеров Питерфлоу при помощи устройств, работающих под управлением ОС Android с версией 8.0 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов. Страница продукта	14.01.2025	6 107Кб
ПО ТТМ. Руководство пользователя 5.01 Страница продукта	17.02.2025	1 023Кб
